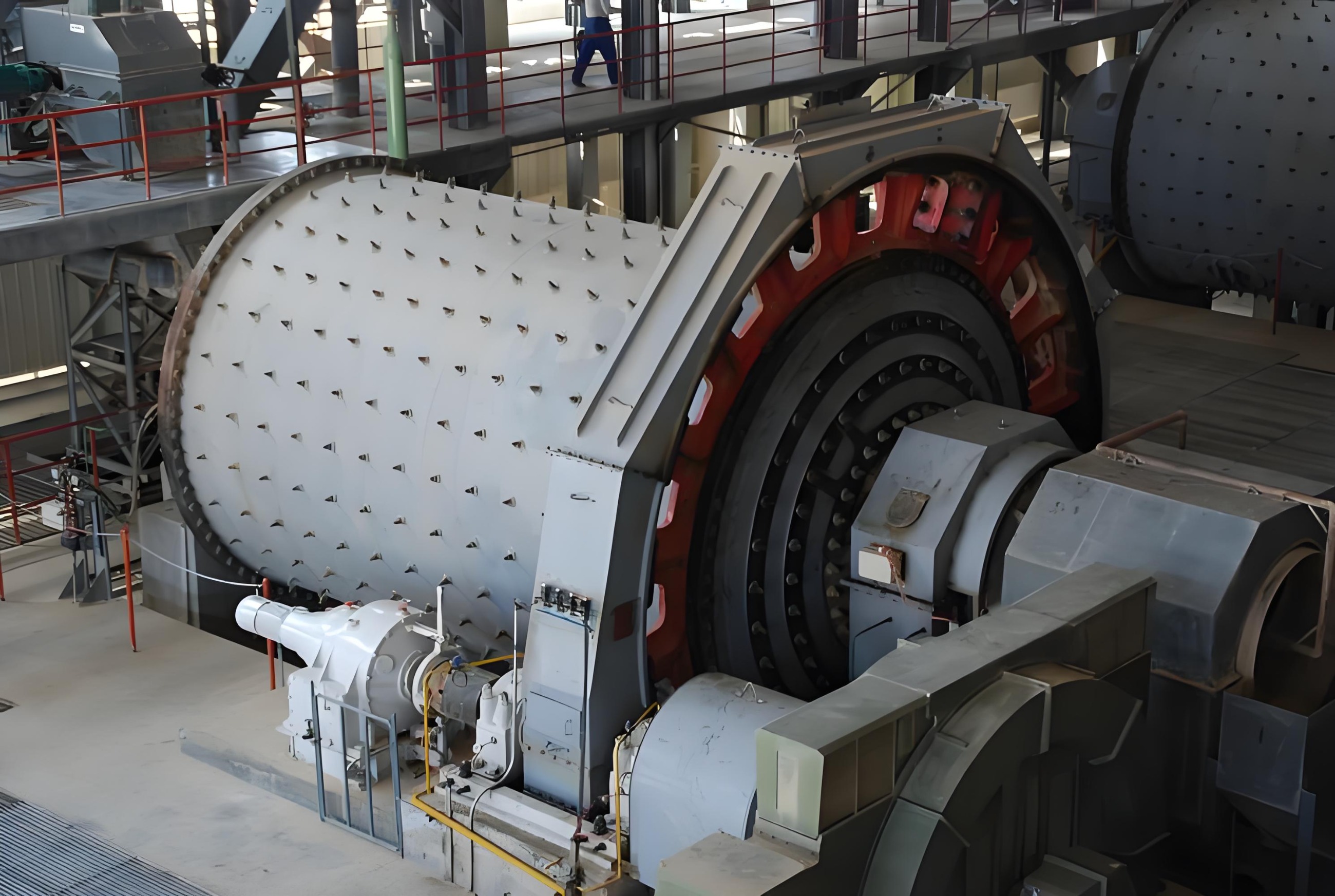

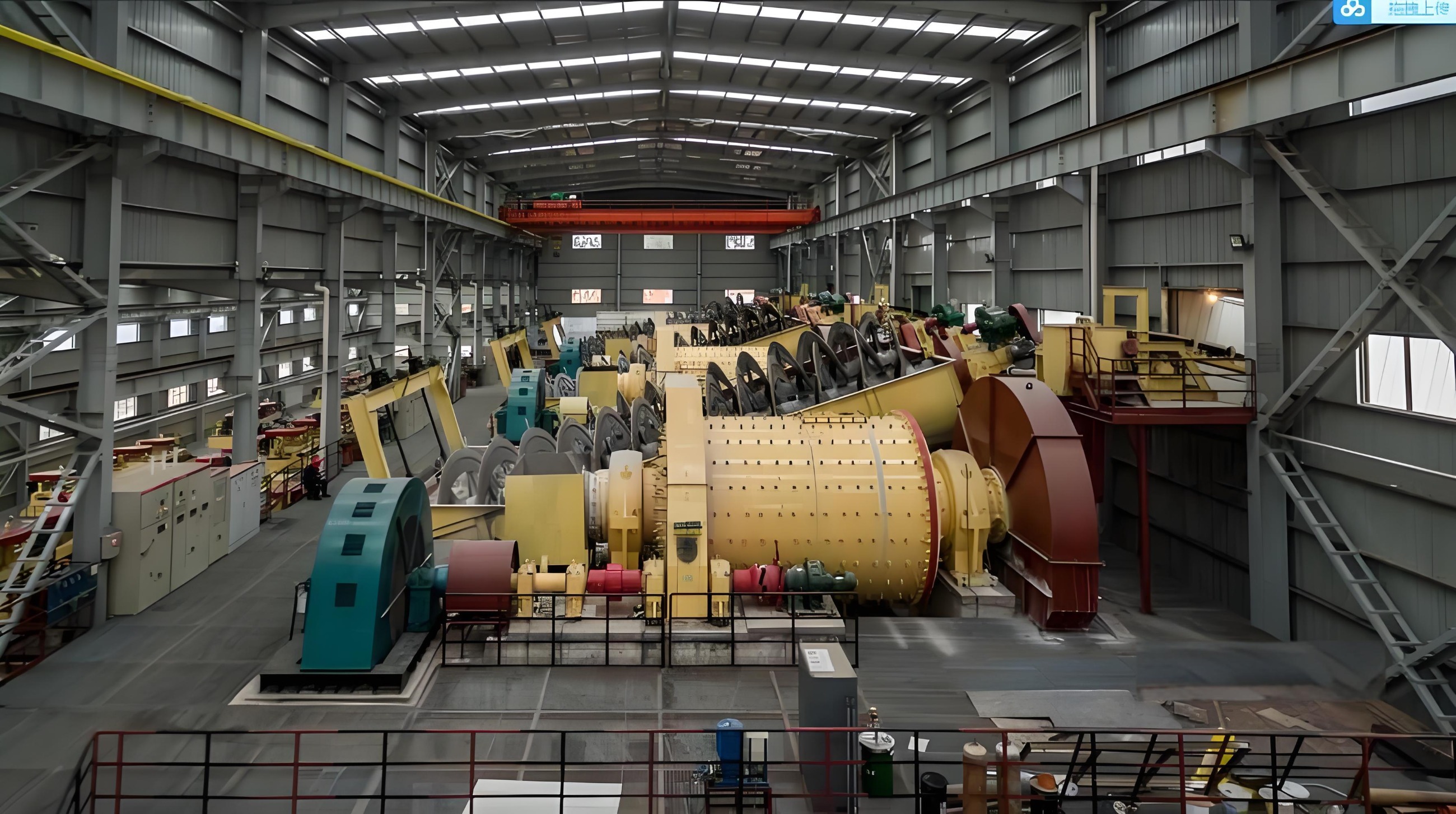

車間實拍

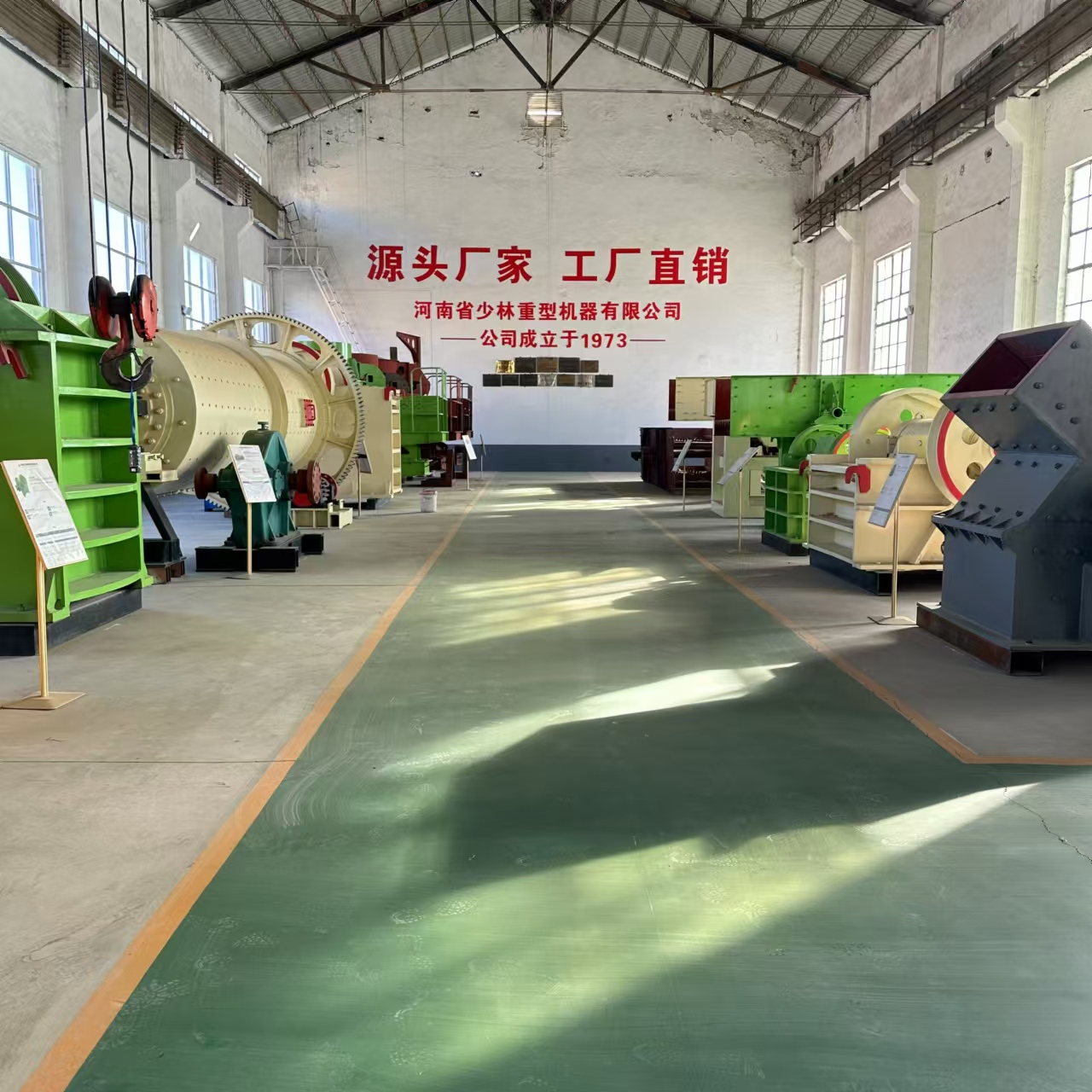

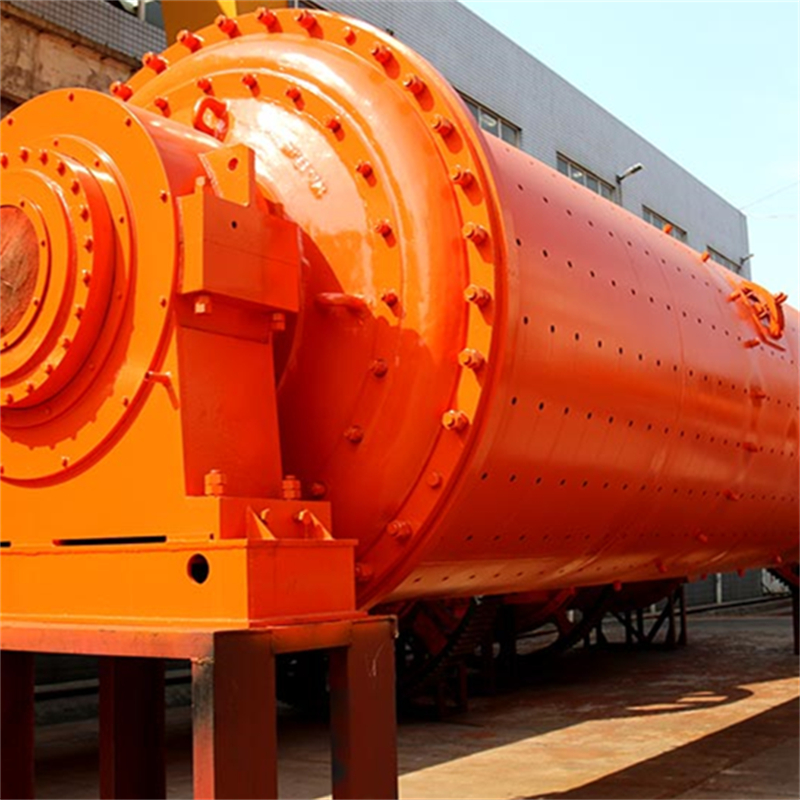

現場實物
工作原理

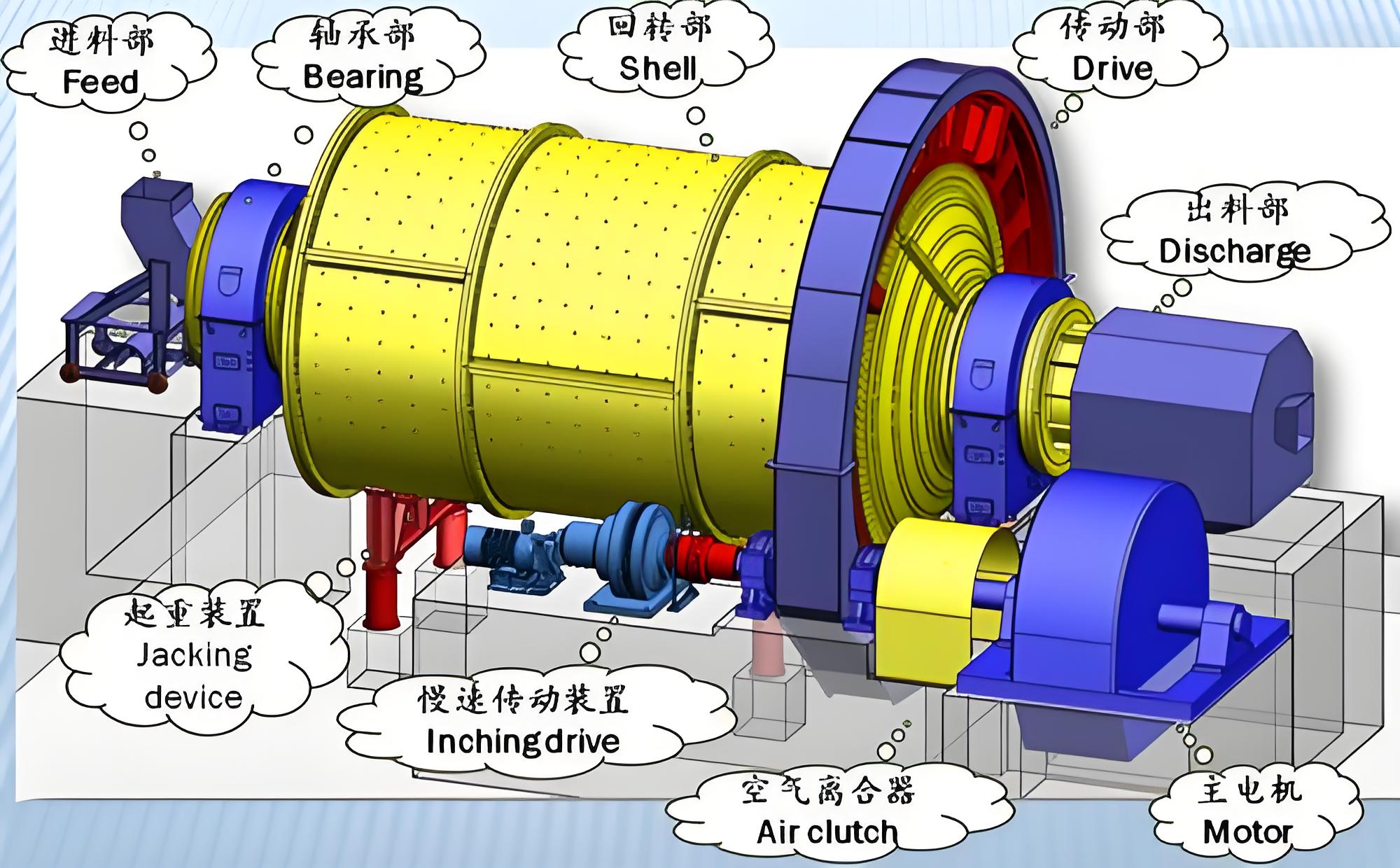

球磨機是由水平的筒體，進出料空心軸及磨頭等部分組成，筒體為長的圓筒，筒內裝有研磨體，筒體為鋼板制造，有鋼制襯板與筒體固定，研磨體一般為鋼制圓球，并按不同直徑和一定比例裝入筒中，研磨體也可用鋼段。根據研磨物料的粒度加以選擇，物料由球磨機進料端空心軸裝入筒體內，當球磨機筒體轉動時候，研磨體由于慣性和離心力作用，摩擦力的作用，使它附在筒體襯板上被筒體帶走，當被帶到一定的高度時候，由于其本身的重力作用而被拋落，下落的研磨體像拋射體一樣將筒體內的物料給擊碎。產品優點
（1）增大有效容積
提高磨機有效容積可同比提高磨機生產率，襯板厚,重量大,增加了動力消耗,又減小了筒體有效容積,降低了球磨機的生產效率。如選用磁性襯板，可使筒體的有效容積增加,同時重量相對減小,動力消耗降低了。然而選用較薄的磁性襯板也有一定的弊端,由于厚度小,抗擊打能力不如現用的Cr一Mn一Mo合金鑄鋼襯板,容易出現破裂問題。例如針對襯板問題某些廠家采用溝槽式環形襯板，增加了球礦接觸表面，加強研磨作用，且對礦石有提升能力，減小了能耗，被廣泛應用。
（2）增加充填率和轉速率
球磨機的處理能力隨鋼球的充填率增加而增加，提高充填率增加了鋼球碎磨礦石的幾率和礦石自磨作用。鋼球充填率在45%時球磨機負荷為最大,超過45%時隨充填率的增加其負荷大幅度下降。這主要是因為隨著充填率的增加,鋼球起拋點被抬高,鋼球落下的沖砸合力作用點加速向回轉中心靠近和超過,其合力矩大大縮短而變?yōu)镺到負值,其鋼球(含礦)砸落下的沖擊合力矩所需負荷由大變?yōu)?,直到變?yōu)橥苿油搀w轉動的動力(即合力作用點超過中心,合力矩為負值)。
（3）改變磨礦介質形狀
可選用橢圓球介質代替現用圓球介質,橢圓球與圓球相比,其優點如下:
1.橢圓球與同直徑的圓球相比,重量增加62%,沖擊力強,提高了破碎能力;
2.橢圓球之間由線接觸代替圓球之間的點接觸,接觸面積比圓球大4倍,對物料具有選擇性粉碎和良好的篩分作用,產品粒度均勻,減少了過粉碎現象;
3.橢圓球與同直徑的圓球相比,球的表面積增加8%,加大了鋼球介質與物料的接觸面,提高了研磨能力;
4.橢圓球與磨機襯板是以線接觸代替了圓球的點接觸,減少了鋼球介質對襯板的磨損,降低了鋼球介質和磨機襯板的沖擊,從而減少鋼球介質和磨機襯板的磨損,延長了使用壽命;
5.橢圓球還具有抗靜電、抗潮濕作用,能減輕對細粉的吸附,減少飽磨現象。
橢圓球體與圓球體相比,可使球磨機的破碎和研磨能力得到很大提高,同時對設備損耗也有相應的降低。
技術參數
使用范圍
常用于破碎河卵石，風化石，石灰石，花崗巖，玄武巖等石料。
現場案例
